Przemienniki
częstotliwości Elmatic

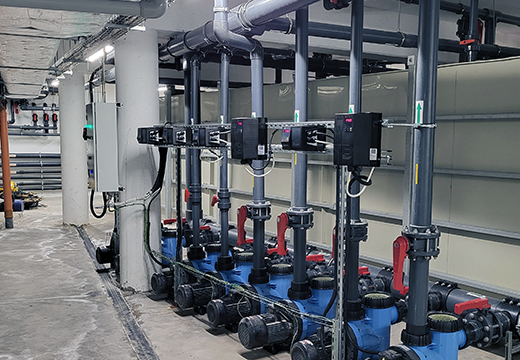

Wyzwanie:

Brak regulacji prawie 200 pomp pracujących 24/7, co generowało bardzo wysokie koszty energii i przyspieszone zużycie sprzętu.

Integrator:

Wewnętrzny zespół techniczny Term Uniejów przy wsparciu inżynierów Elmark Automatyka

Rozwiązania:

73 pompy (3 – 15 kW) wyposażono w przemienniki częstotliwości Elmatic EDS (IP65, montaż naścienny, odporność na chemię basenową) i obniżono ich prędkość o 10–20 % w zależności od obiegu

Efekty:

• spadek zużycia energii o 15,7 % już w pierwszym miesiącu i największa oszczędność sięgająca 25,8 %/msc.
• zwrot z inwestycji w 3 msc.

• wydłużenie żywotności pomp dzięki łagodnemu rozruchowi,

• mniejszy hałas,
• ochrona zaworów zwrotnych przed uderzeniami hydraulicznymi.

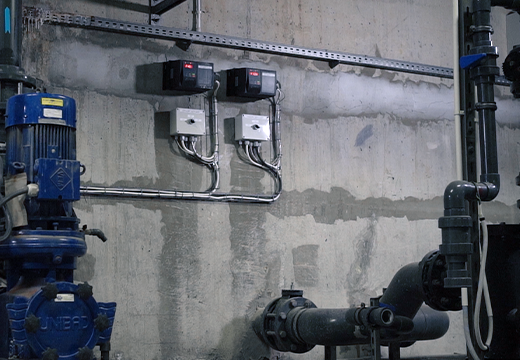

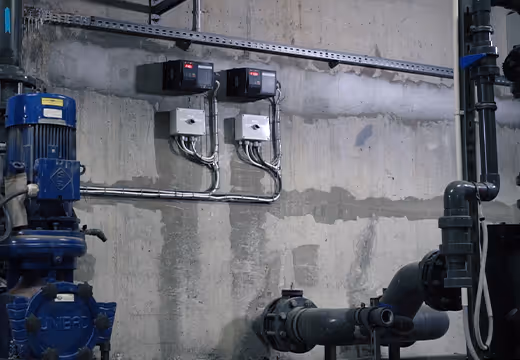

Wyzwanie:

Modernizacja obiektu basenowego w celu zwiększenia wydajności pomp, podniesienia oszczędności i niezawodności systemu filtrującego

Integrator:

Anchem - Technologia Basenowa

Rozwiązania:

Falowniki Elmatic serii EDS do pomp obiegowych i pomp atrakcji basenowych pracujące na 3 prędkościach wybieranych przez przełącznik podłączony do wejść cyfrowych (bieg 1, 2 ,3)

Efekty:

• większa kontrola nad pompami obiegowymi,
• zabezpieczenie silnika pompy przed niebezpiecznymi zjawiskami,

• mniejsze zakłócenia,

• mniej zużytych kabli,
• oszczędności energii elektrycznej,
• lepsza komunikacja podbasenia z innymi systemami dostępnymi na obiekcie, np. systemami sterowania,
• zwiększenie wydajności filtracji i płukania filtrów.

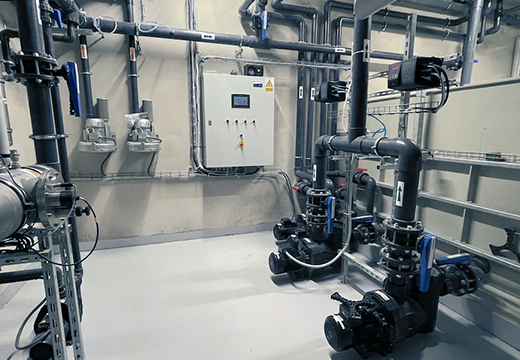

Wyzwanie:

Stabilizacja jakości wody przy zróżnicowanych atrakcjach basenowych, ograniczenia kosztów energii, wody i ciepła oraz pełna automatyzacja filtracji/płukania, a także zdalnego nadzoru

Integrator:

Anchem - Technologia Basenowa

Rozwiązania:

18 falowników Elmatic EDS (IP65, 3,7 – 7,5 kW) sterujących prędkością pomp w zależności od poziomu i trybu pracy układu oraz sterowniki PLC Unitronics (Vision V700, V350) z modułami I/O oraz panelem operatorskim Advantech WOT-2070T

Efekty:

• realne oszczędności eksploatacyjne – niższe zużycie energii, wody i ciepła dzięki optymalizacji prędkości pomp,
• stabilna jakość i temperatura wody w każdym z pięciu obiegów, zgodna z wymaganiami sanitarno-technicznymi,

• zdalny monitoring i alarmy SMS skracające czas reakcji operatora oraz minimalizujące ryzyko nieplanowanego postoju,

• automatyzacja 12-etapowego płukania filtrów – mniejsze zużycie chemii i pracy personelu,
• możliwość sterowania atrakcjami z panelu ratownika.

Wyzwanie:

Modernizacja układu tłoczenia wody w celu potrojeniu zużycia (do 600 m³/dobę) i zapewnienia wysokiej redundancji przy jednoczesnej optymalizacji kosztów eksploatacji

Integrator:

SoftStar Systemy Pompowe

Rozwiązania:

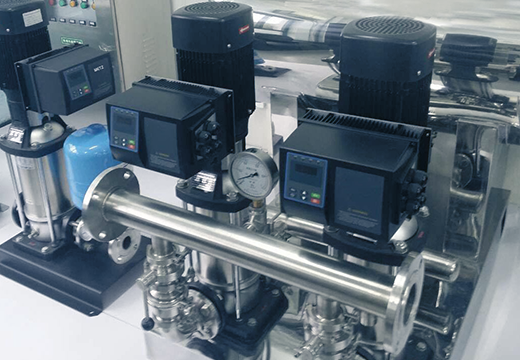

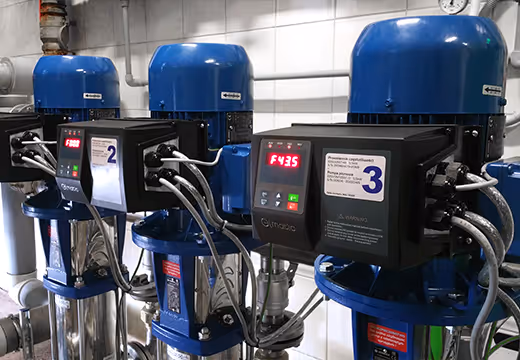

Trójpompowy zestaw hydroforowy (3 × Lowara 22SV05 5,5 kW) z falownikami Elmatic EDS0055T4B montowanymi bezpośrednio na silnikach, każdy z wbudowanym regulatorem PID i niezależnym przetwornikiem ciśnienia. Nad pracą układu czuwa sterownik nadrzędny.

Efekty:

• pełna redundancja zapewniająca ciągłość pracy i stabilne ciśnienie nawet przy awarii pojedynczych elementów,
• wydajność 50 m³/h przy 5 bar ciśnienia zgodnie z wymaganiami produkcji,

• mniejsza szafa sterownicza i uproszczone chłodzenie dzięki montażowi falowników na silnikach,

• komponenty nierdzewne z atestem PZH gwarantujące zgodność z normami sanitarnymi.
